Magtrol

датчики перемещения DI

Преимущества:

• Широкий диапазон измерения: ход поршня от 50 до 1000 мм; от 80 до 250 мм для модели DI 63X
• Выходной сигнал по току 4 - 20 мА
• Встроенное измерение температуры
• Продолжительный срок службы: Нет подвижных частей и поэтому нет износа компонентов (Индуктивный принцип)
• Точная измерительная система, допускающая широкий диапазон измерения
• Не чувствителен к металлическим примесям в рабочей жидкости
• Высокая устойчивость к ударам и вибрации
• Способность выдерживать давление до 450 бар
прочная конструкция, спроектированная для постоянной работы в гидравлических системах
• Электромагнитная совместимость соответствует Европейским стандартам

     Датчики перемещения Magtrol обеспечивают безконтактное измерение абсолютного положения поршня в гидравлических или пневматических цилиндрах и других применениях. Их прочная конструкция, высокая устойчивость к ударным нагрузкам и долговечность (ввиду отсутствия подвижных частей отсутствует износ деталей) делает их экономически выгодными и надежными в эксплуатации. Датчики Magtrol представлены в широком диапазоне рабочих температур и допустимом гидравлическом сопротивлении в наиболее жестких применениях.


Сравнение моделей



Версия
 Стандартная температура
Высокотемпературная
Модель:
DI 5XX DI 605 / DI 610 / DI 611 DI 63X
Измеряемый диапазон 50 mm до 1000 mm 50 mm до 160 mm 80 mm до 250 mm
Рабочая температура -40 °C до +80 °C -40 °C до +125 °C -40 °C до +200 °C
 Выход по перемещению  4 до 20 mA 4 до 20 mA 20 до 4 mA
Выход по температуре 7.5 VDC ±80 mV при 20°C 7.5 VDC ±60 mV при 20°C 7.5 VDC ±60 mV при 20°C

     Датчик обеспечивает прямой выходной сигнал 4 - 20 мА, соответствующий диапазону измерения. Опционально Magtrol предлагает преобразователь сигнала CST 113, который позволяет откалибровать полную цепь в соответствии со специфическими потребностями по двум любым выходным сигналам, по току или напряжению.

Принципы работы

Вихретоковый принцип
Преобразователи перемещения Magtrol используют принцип измерения вихревого тока. Алюминиевая трубка перемещается вдоль катушки преобразователя, изменяя индуцированные потери на вихревые токи, тем самым изменяя импеданс катушки. Электронная схема, размещенная в головке преобразователя, преобразует информацию о позиции измерительной трубки в линейный сигнал. Эта схема использует современную технологию SMD (поверхностного монтажа), придающую ей надежность и надежность. Датчик активно компенсирует изменения температуры.

Характеристики выходного сигнала
Преобразователи серии DI имеют базовую трехпроводную конфигурацию, обеспечивающую ток 4-20 мА (20-4 мА для моделей DI 63X), пропорциональный положению алюминиевой трубки. Индикация температуры внутри зонда также предусмотрена как выход напряжения. В системах с замкнутым контуром определенное положение поршня может быть многократно достигнуто с точностью более 0,05 ‰ полной шкалы (то есть лучше, чем 50 мкм для диапазона измерения 1 м).

ПРИМЕР: Преобразователи DI 505-516 / 011 и DI 605-611 / 011


• Осциллирующее магнитное поле, создаваемое в катушке
(4 кГц, до 10 кГц в зависимости от измерительного элемента и / или диапазона)
• Вихревой ток, генерируемый в алюминиевой трубке
• Сопротивление катушки увеличивается при движении трубки
• Измерение изменения индуктивности
• Ток остается постоянным
• Демодулированный сигнал преобразуется в 4-20 мА



Приложения


Преобразователи серии DI были разработаны главным образом для OEM-приложений в гидравлической промышленности. Они позволяют проводить прямое и надежное измерение положения:

Гидравлический цилиндр

 cylinder.gif Датчики смещения устанавливаются внутри гидравлических цилиндров.
Датчики обладают высокой устойчивостью к вибрации, давлению (до 450 бар) и имеют превосходное поведение при тепловой компенсации.

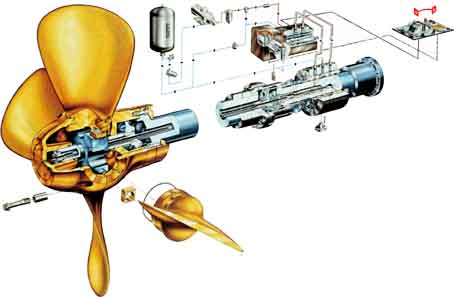

Лодочный гребной винт с переменным шагом


Паровая турбина - регулирование мощности



Преобразователи смещения
используются в гидравлических
 серводвигателях для регулирования
 регулирования положения впускных
клапанов пара.

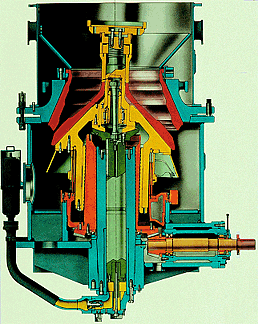

Каммнедробилка
