TEMPTEL 4/8-40k-TX

TEMPTEL4/8 - многоканальная телеметрическая система, осуществляющая радиопередачу сигналов с термопар типа J или K на вращающихся валах. Энкодер и передатчик, устанавливаемые на вал, выполнены в компактных, прочных и легких корпусов и готовы к работе в неблагоприятных полевых и промышленных условиях.


характеристики системы:

  • 4 или 8 каналов для термопар в компактном энкодере 70x50x22,5 мм с весом 110 г;
  • гальванически-изолированные входы;
  • компенсация холодного спая термопар;
  • большой выбор диапазонов температур термопар -50°C … +1000°C;
  • устойчивая к помехам передача данных в формате ИКМ;
  • 12 бит АЦП и ЦАП, синхронизированный сбор данных;
  • передача по радио-каналу до 10 м;
  • выбор из 4 несущих радио-частот для передачи данных;
  • линеаризованные аналоговые выходы с SUB-D разъема декодера +/- 10В (опция 0..20 мА);
  • IP-LAN или CAN-интерфейс для передачи данных в цифровом виде (опция);
  • прочные и влагозащищенные корпуса для работы в жестких полевых и промышленных условиях;
  • температура эксплуатации -20 …+70°C.


Temptel 2.jpg

TEMPTEL4/8 - компактная 4/8-канальная телеметрическая система для передачи данных с термопар, разработанная для легкого монтажа на вращающиеся валы или стационарные объекты.  Компактный энкодер  (70x50x22,5 мм, вес 110 г.) и передатчик (52x27x11 мм, вес 20 г.) легко устанавливаются непосредственно на вал с помощью специальной ленты, армированной волокнами.

Все входные датчики подключаются к разъемам энкодера под «винт». Полученные данные в аналоговом виде проходят через фильтр, оцифровываются (12 бит) и передаются по радио-каналу со скоростью 40 кбит/с. Питание модулей осуществляется с помощью аккумулятора 6..9В или индуктивно (опциональный комплект).  На выбор доступны четыре несущие частоты, что позволяет работать 4-ем системам одновременно.

Подключаемые датчики: термопары типа К, температурный диапазон -50…1000°C (стандарт) или типа J, температурный диапазон -50…750°C (опция). Все входы полностью гальванически изолированы.

Обработанные данные после беспроводной передачи на приемную антенну данные с термопар  выходят с декодера в виде +/-10В аналоговых сигналов (линеаризированы для K или J) на SUB-D разъеме. Опционально доступен формат 0..20 мА выходного сигнала, цифровой выход IP-LAN или CAN-интерфейс в декодере.

Предусмотрен стандартный  АЦП 12 бит при амплитуде 72 дБ (ЛАХ). Полоса пропускания сигнала равна - 0-30 Гц (-3 дБ) для 4/8 каналов. Погрешность системы составляет +/-0.5 % (без учета влияния датчиков). TEMPTEL4/8 способна работать при температурах от -20 до +70°C. Дистанция передачи составляет 1-10 м в зависимости от исследуемого узла.

Temptel 1.jpg

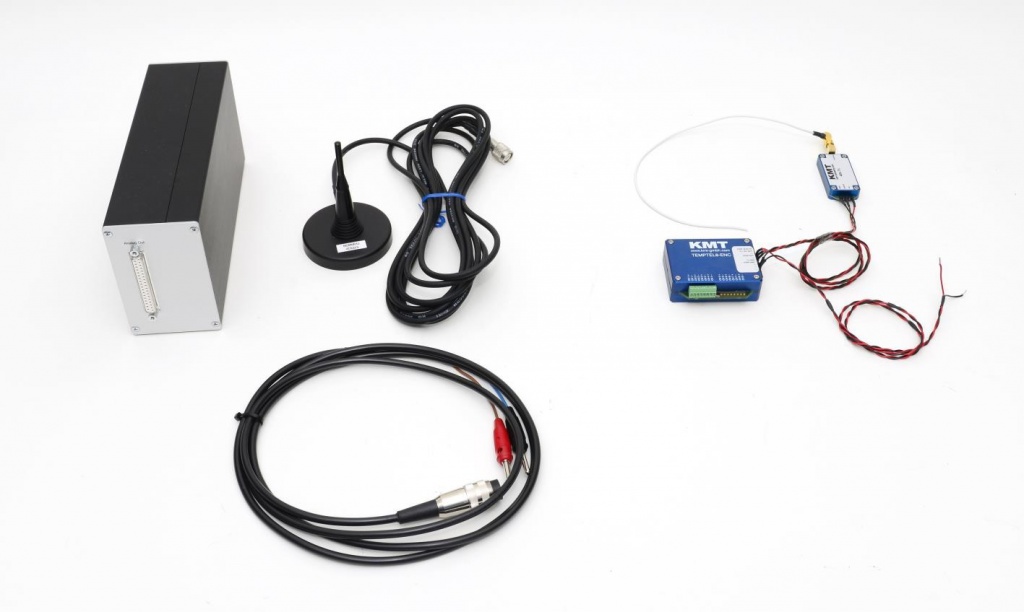

В комплект TEMPTEL 4/8-40K-TX входит:

  • 4/8-канальный энкодер TEMPTEL8-40k-ENC с радиопередатчиком;
  • проводная антенна;
  • монтажная лента 25х50 мм;
  • монтажная лента 50х50 мм;
  • приемная антенна c 4 м. кабелем (другие длины доступны опционально);
  • декодер  TEMPTEL8-40k-DEC с SUB-D разъемом;
  • DC кабель для питания декодера;
  • AC/DC блок питания декодера 100-240V AC,  50-60Hz,

Для обеспечения долговременных измерений необходимо бесперебойное питание телеметрических модулей, вращающихся на валу. В этом случае вы можете приобрести дополнительный комплект для индуктивного питания.
